Комірки КСО–393, КСО–299

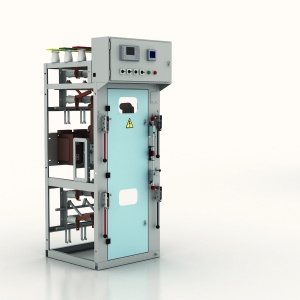

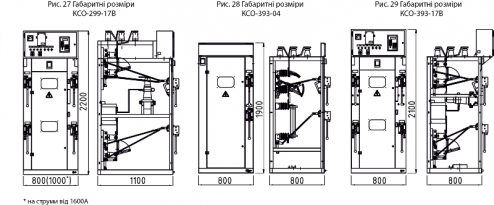

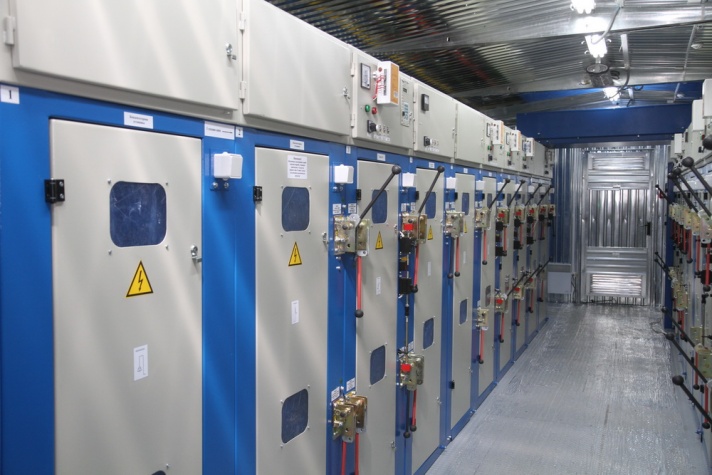

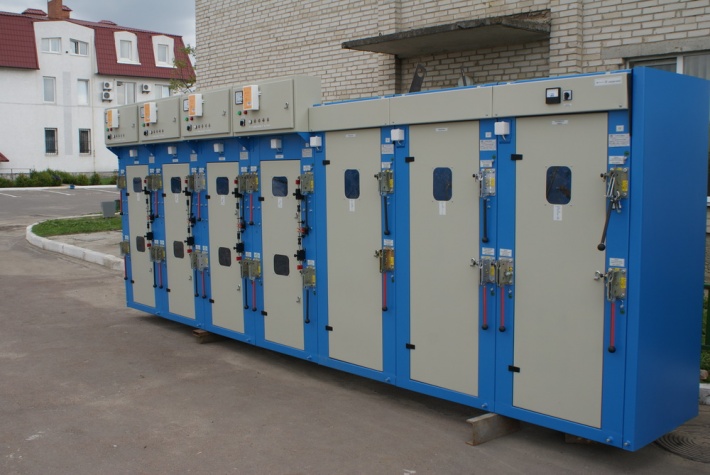

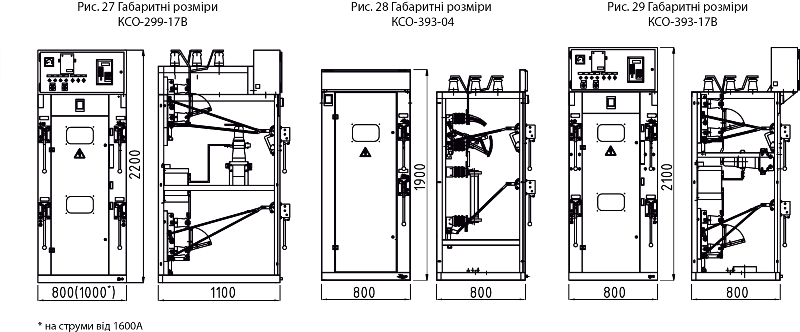

Камери збірні одностороннього обслуговування серії КСО-393 і шинні мости до них призначені для комплектації розподільних пристроїв і підстанцій напругою 6, 10 кВ змінного струму частотою 50 Гц з ізольованою нейтраллю, які встановлюються в районах з помірним кліматом в приміщеннях.

В середині камери розміщена апаратура головних кіл:
  • вимикач навантаження з ручним приводом (камери схема 03÷06, 08, 09);
  • роз'єднувач з заземлюючими ножами (камери схема 01, 02, 07);
  • вакуумний вимикач з електромагнітним (моторизованим) приводом. У даних камерах передбачено комплекти захистів (максимальний струмовий захист, перевантаження, струмова відсічка, захист від замикань на землю, контроль кіл напруги, АВР або простий варіант тільки максимальна струмовий захист);
  • Вакуумний вимикач з електромагнітним (моторизованим) приводом (камери схема 12В, 13В, 14В, 17В). У камерах передбачено комплект захистів (максимальний струмовий захист, перевантаження, струмова відсічка, захист від замикань на землю, контроль кіл напруги, АВР) або тільки максимальний струмовий захист;
  • трансформатор напруги (камери схема 10, 11);
  • трансформатор власних потреб (камери схема 23);

Приєднання до зовнішніх мереж - кабельне.

При дворядному встановленні камери комплектуються шинним мостом з роз'єднувачем (ШМР) або без нього (ШМ).

Шинний міст встановлюється тільки на крайніх камерах. Відстань між фасадами камер: 2000мм (ШМР-1, ШМ-1); 2500мм (ШМР-2, ШМ-2); 3000мм (ШМР-3, ШМ-3).

Камери відповідають вимогам ТУ У 31.2-2012289-002:2005.

Основні параметри
Найменування параметрів Значення
Номінальна напруга, кВ 6; 10
Номінальна робоча напруга, кВ 7,2; 12
Номінальний струм головних кіл при частоті 50 Гц, А 630; 1000; (1600)*
Номінальний струм головних кіл камер КСО
з вимикачем навантаження при частоті 50 Гц, А
50; 75; 100; 150; 200; 300; 600; 1000; (1600)*
Номінальний струм запобіжників, А при:
Uн-6 кВ
Uн-10 кВ
31,5; 50; 80; 100; 125
31.5; 40; 63; 80; 100
Номінальний струм збірних шин, А 630; 1000; (1600)*
Струм електродинамічної стійкості, кА 51
Струм термічної стійкості, кА 20
Час протікання струму термічної стійкості с:
для камер на 630 А
для камер на 1000 А
для камер з вимикачем навантаження

2
3
1
 ​​​
