КТПММ-100-1000/6(10)/0,4 У1 (міських електричних мереж)

Комплектні трансформаторні підстанції для міських електричних мереж прохідного, тупікового типу КТПММ-100-1000/6(10)/0,4 У1 призначені для прийому, перетворення і розподілу електричної енергії в одно-дво променевій і кільцевих схемах електропостачання міських електричних мереж.

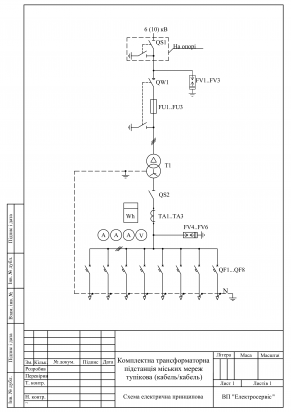

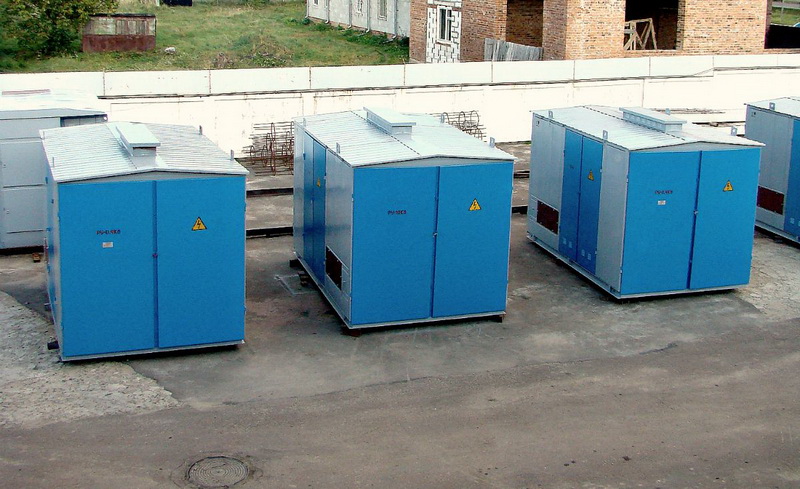

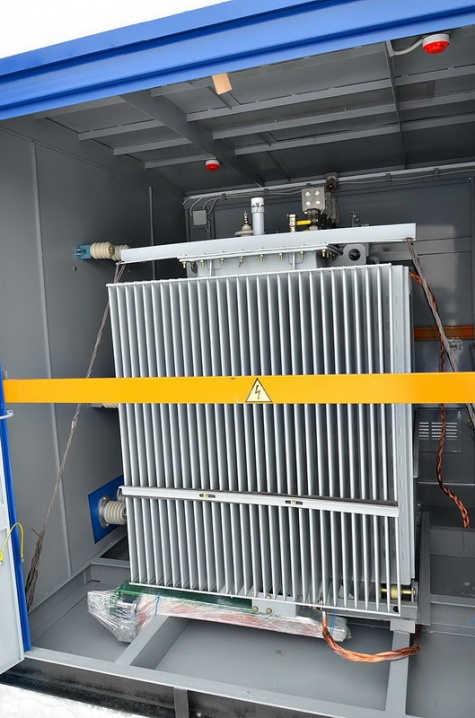

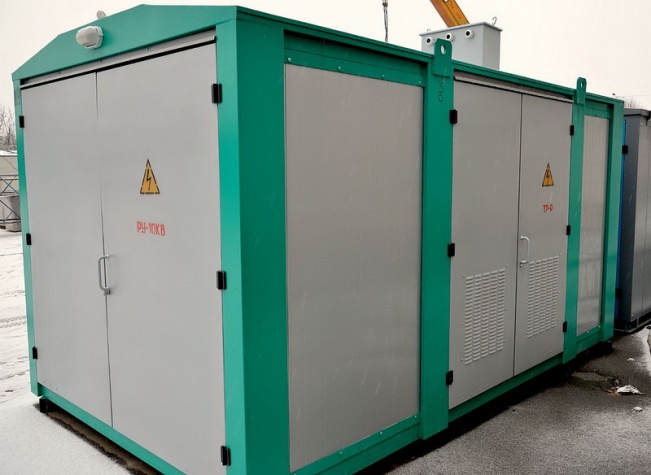

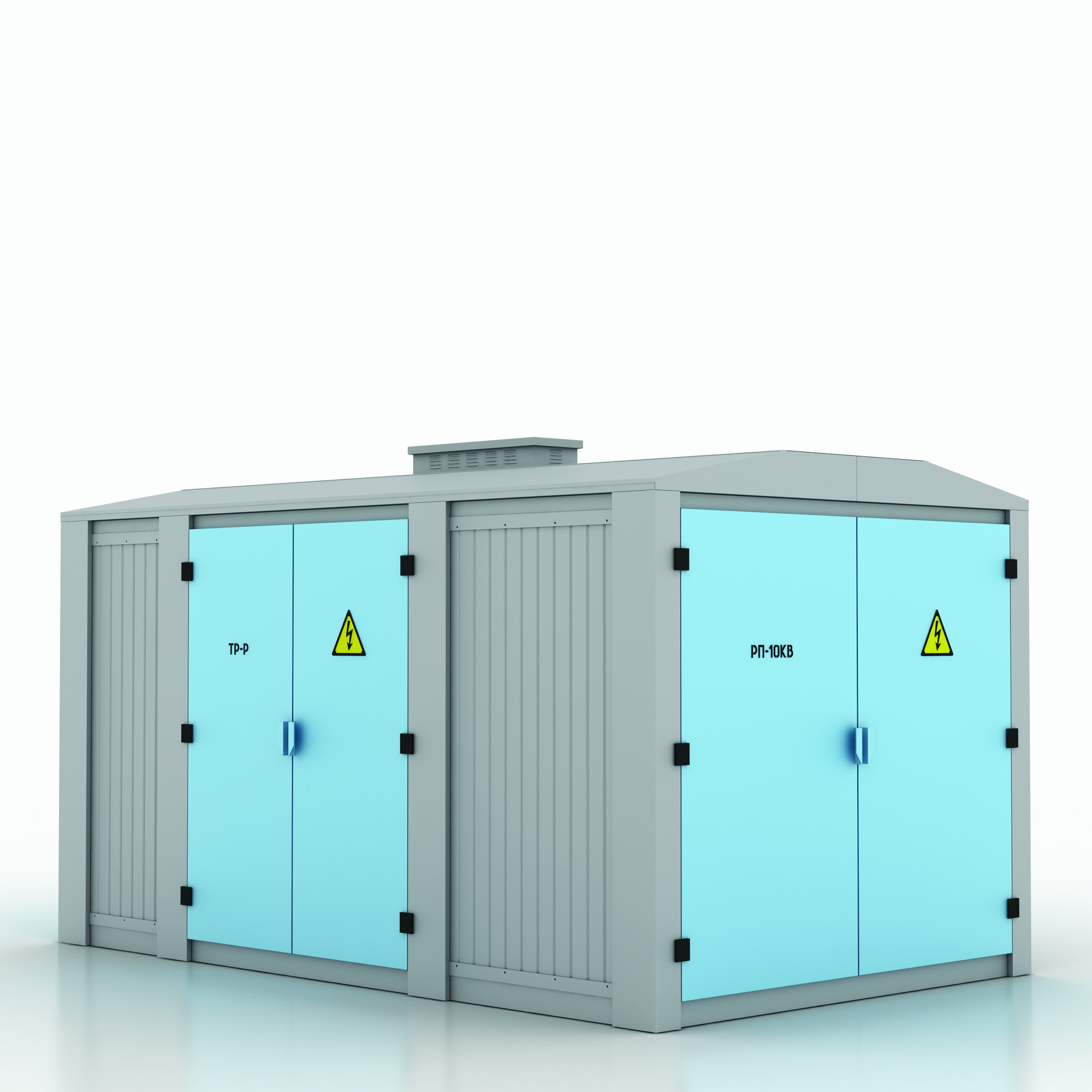

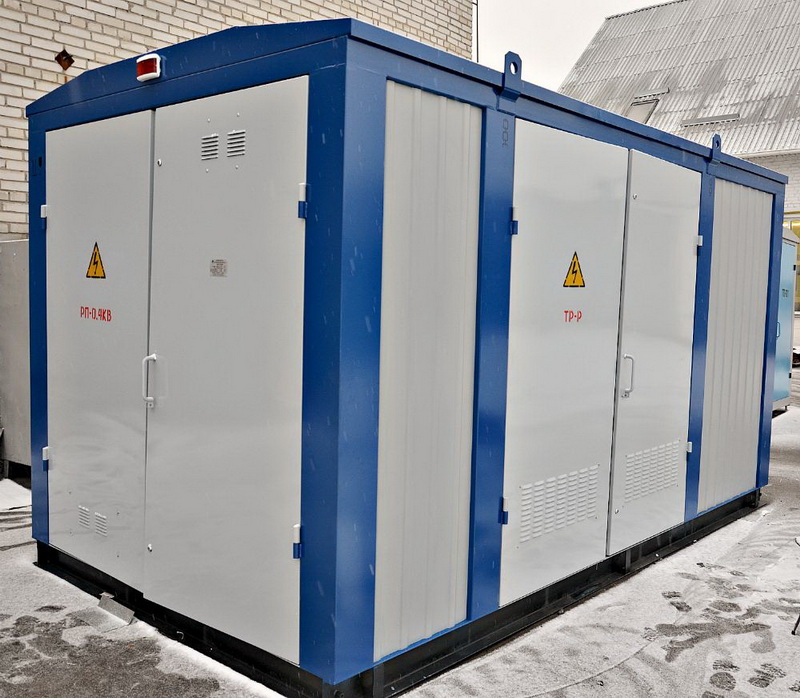

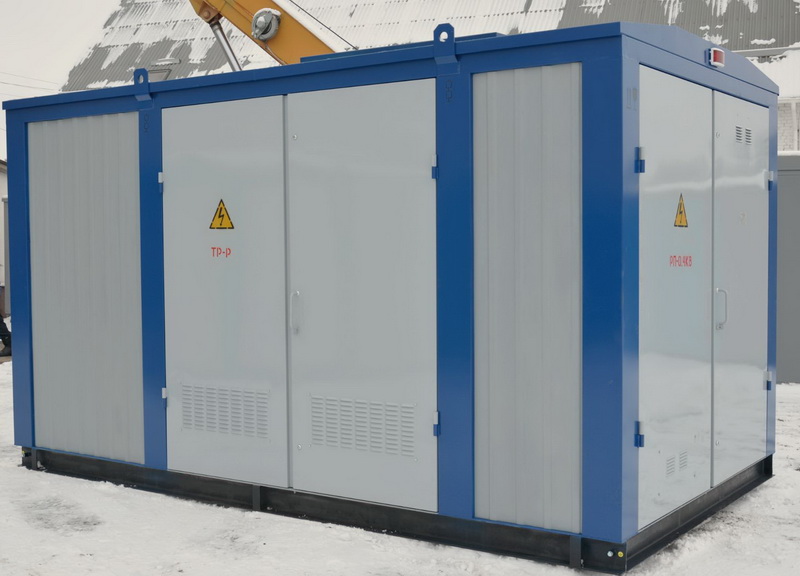

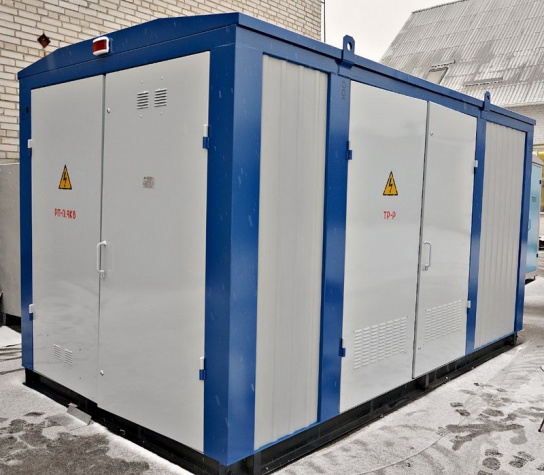

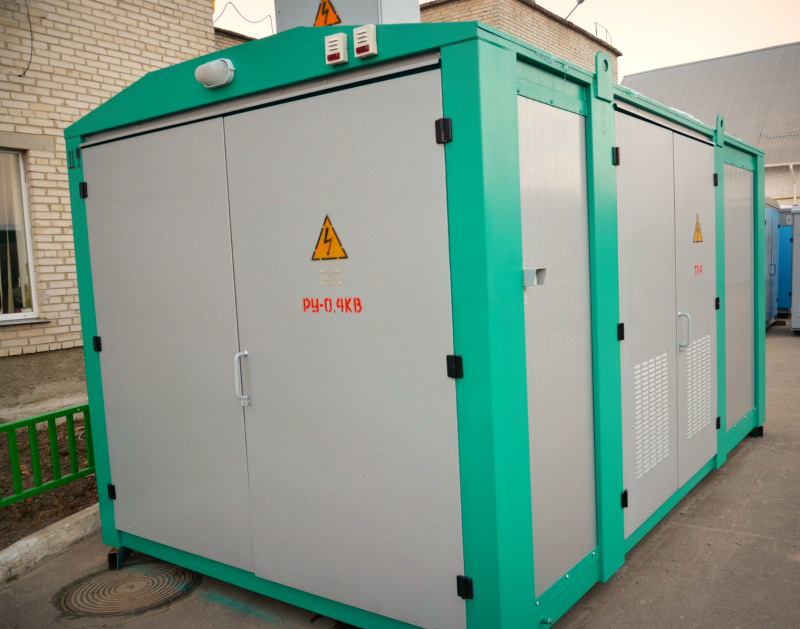

КТПММ поставляються в металевому контейнері (2КТПММ - в двох контейнерах) з вмонтованими в неї силовим трансформатором, шафами ПВН, РПНН.

За бажанням замовника підстанція може постачатися в комплекті з високовольтним повітряним вводом, шафою вуличного освітлення, а також в якості шаф ПВН і РУНН можуть установлюватися комірки КСО і панелі ЩО.

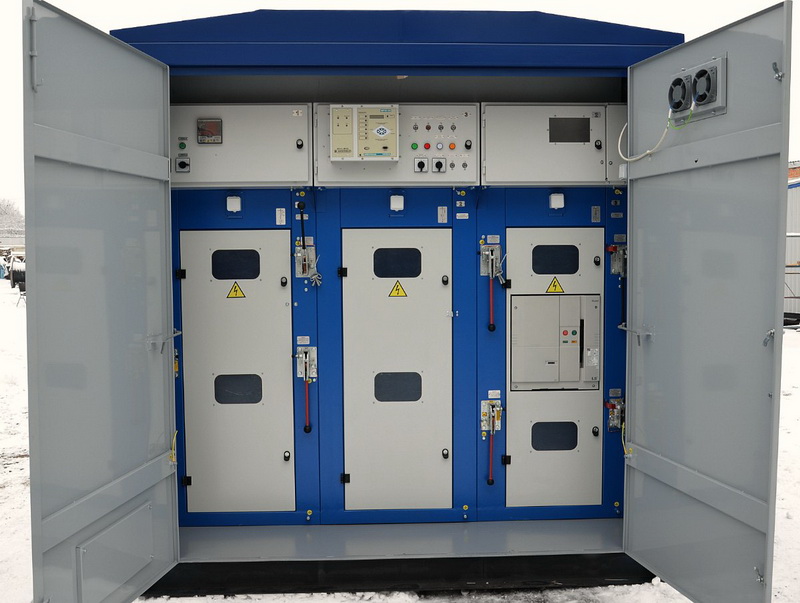

В шафі високої напруги встановлені вимикачі навантаження з пружинно-важільним приводом.

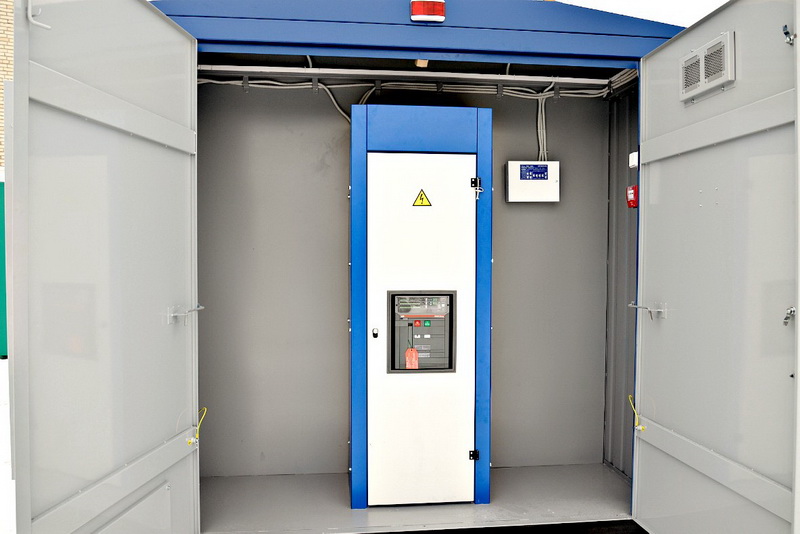

В шафі низької напруги встановлені рубильники-запобіжники або автоматичні вимикачі, кількість відхідних ліній - згідно замовлення. Вводи ВН - повітряні чи кабельні, виводи НН - кабельні.

КТПММ монтується на фундаменті.

КТПММ відповідає вимогам ТУ У 31.1-20122892-001:2007

Основні параметри
  КТПММ-100/6(10)/0,4 КТПММ-160/6(10)/0,4 КТПММ-250/6(10)/0,4 КТПММ-400/6(10)/0,4 КТПММ-630/6(10)/0,4 КТПММ-1000/6(10)/0,4
Номінальна напруга, кВ 6(10) 6(10) 6(10) 6(10) 6(10) 6(10)
Номінальний струм, А Сторона ВН Тр-ра 9,63 (5,78) 15,2 (9,25) 24 (14,45) 38,5 (23,1) 60,6 (36,3) 96,2 (57,7)
Плав. вставка 20 (16) 31,5 (20) 40 (31,5) 63 (40) 80 (63) 160 (100)
Сторона НН Тр-ра 144.4 231.5 358 578 909 1443
Сторона НН Фідер 1 63 80 100 100 100 100
Фідер 2 63 100 100 100 100 100
Фідер 3 80 160 200 160 160 160
Фідер 4 100 160 200 200 200 200
Фідер 5 - - - 400 400 400
Фідер 6 - - - - 630 630
Фідер 7 - - - - - 630

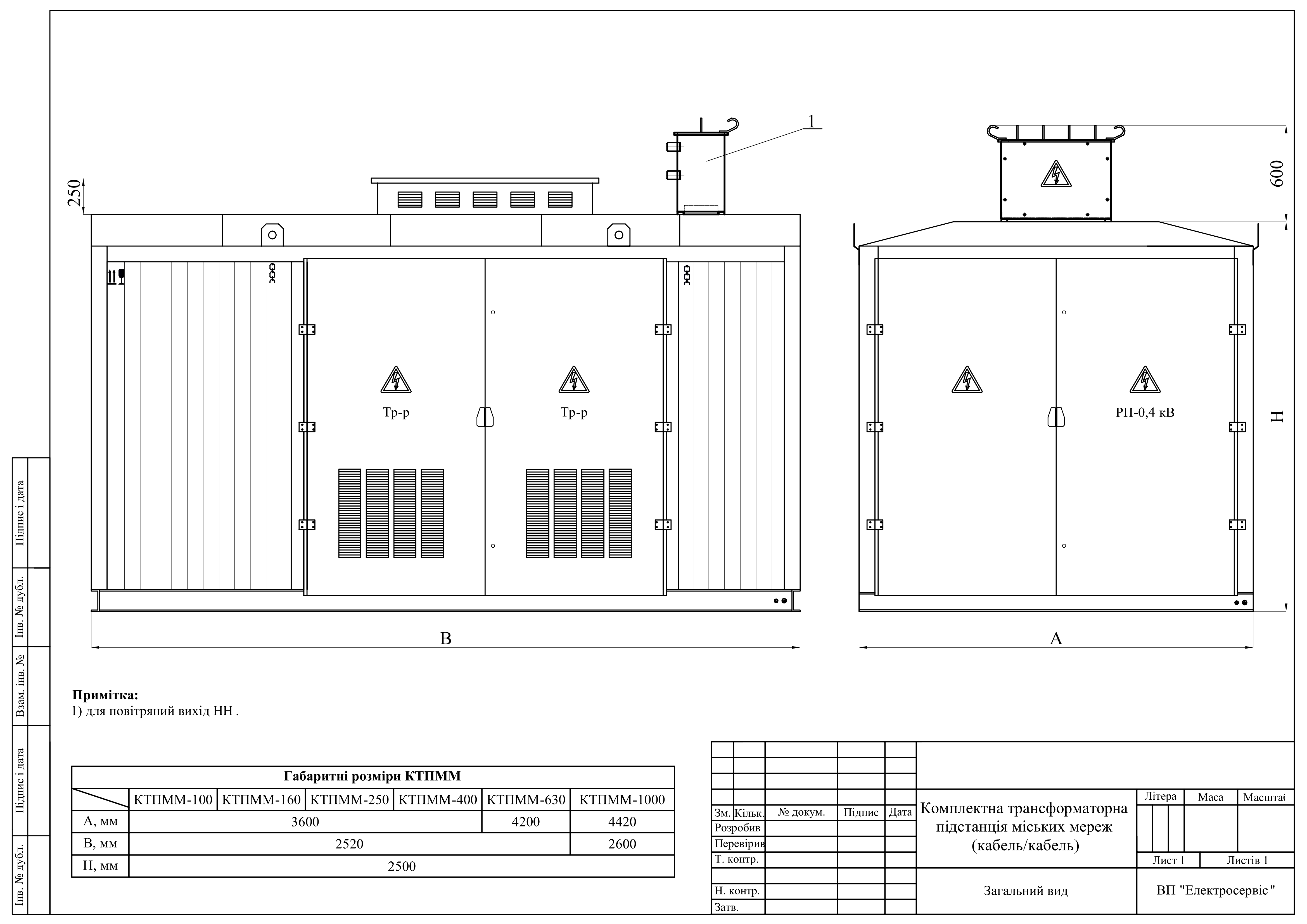

Габаритні. розміри А, мм 3600 4200 4420
В, мм 2520 2600
Н, мм 2500
