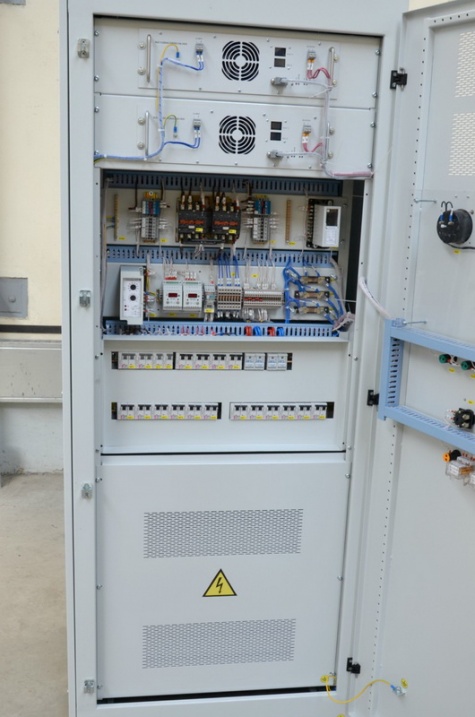

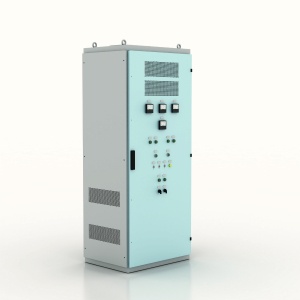

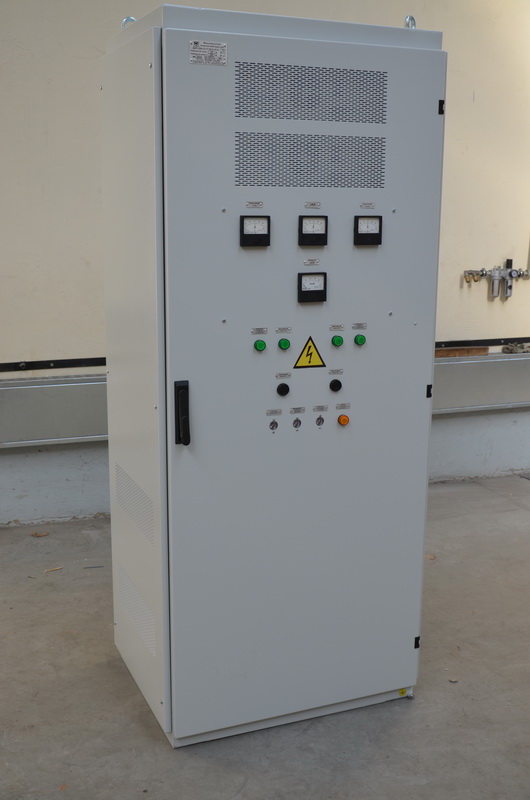

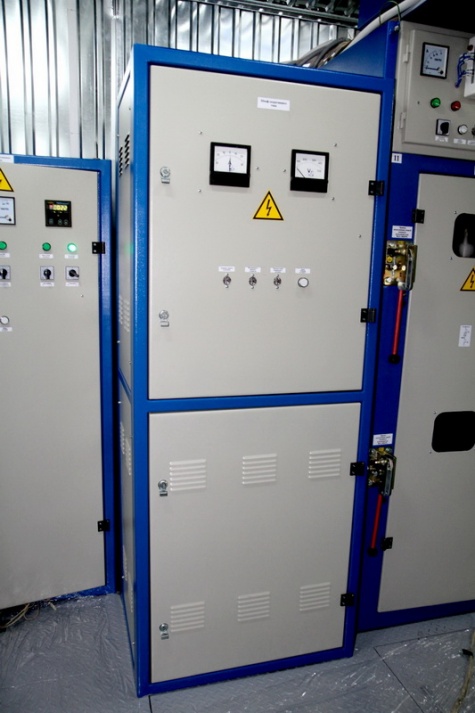

Шафи оперативного постійного струму призначені для живлення напругою постійного струму 24/48/110/220 В DС кіл пристроїв релейного захисту та автоматики на електричних станціях, трансформаторних підстанціях і розподільних пунктах, на об'єктах автоматики, телемеханіки та зв'язку для забезпечення безперебійного електроживлення.

Живлення кіл постійного струму здійснюється від випрямлячів (підзарядних) пристроїв і від вбудованих акумуляторних батарей. Живлення шафи оперативного струму виконано від двох (одного) незалежних джерел (секцій власних потреб). Шафи оперативного постійного струму відповідають вимогам ТУ У 31.2-20122892-004:2009.

ШОТ забезпечує:
  • нормальну роботу при відхиленнях напруги мережі від номінального значення в межах від мінус 15 до плюс 15% і відхиленнях частоти мережі живлення від номінального значення в межах 1 Гц;
  • живлення вихідних кіл оперативного постійного струму при сумарному навантаженні не більше 11,1 А від першого або другого вводу мережі живлення змінного струму, при цьому можливий режим роботи, при якому частина підзарядних пристроїв знаходяться в робочому режимі, а частина в гарячому резерві та режим включення підзарядних пристроїв на паралельних роботу акумуляторної батареї (АБ) при відсутності напруги на обох вводах. На клеми панелі з АБ виведено напругу 0,82U АБ необхідну для контролю працездатності апаратури управління при зниженні напруги.

Режими роботи АБ:
  • режим постійної підзарядки;
  • режим прискореного заряду;
  • режим розряду в колах оперативного постійного струму.
  • можливість ручного включення і відключення відхідних кіл, а також захист від струмів короткого замикання і перевантаження автоматичними вимикачами, селективність з вимикачами в колах підключення АБ і в колах підзарядних пристроїв.

Вимірювання:
  • напруги в колах оперативного струму;
  • струму навантаження кожного перетворювача;
  • напруги на АБ;
  • струму в колі АБ;
  • опору ізоляції кіл оперативного струму;
  • сигналізації несправностей вказівними реле;
  • несправності кожного підзарядного пристрою;
  • сигналізації світлосигнальними пристроями;
  • наявності напруги на вводах змінного струму;
  • аварійного стану;
  • наявності напруги на приєднаннях;
  • передачі в зовнішні кола сигналізації «сухими» контактами інформації про основні несправності складових частин виробу і про аварійне відключення фідерного вимикача формування шинок (+)ЕР за допомогою пристрою мигаючого світла.
