КРУ–ЕС 10(6) кВ; КРУ-ЕС-10S

Комплектний розподільний пристрій КРУ-ЕС призначено для прийому і розподілу електричної енергії змінного трифазного струму промислової частоти 50 Гц номінальною напругою 6, 10 кВ з ізольованою або заземленою через дугогасильний реактор нейтраллю.

КРУ-ЕС відповідає вимогам ДСТУ 3335, ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 14693, ТУ У 27.1-20122892-008: 2012.

Сфера застосування

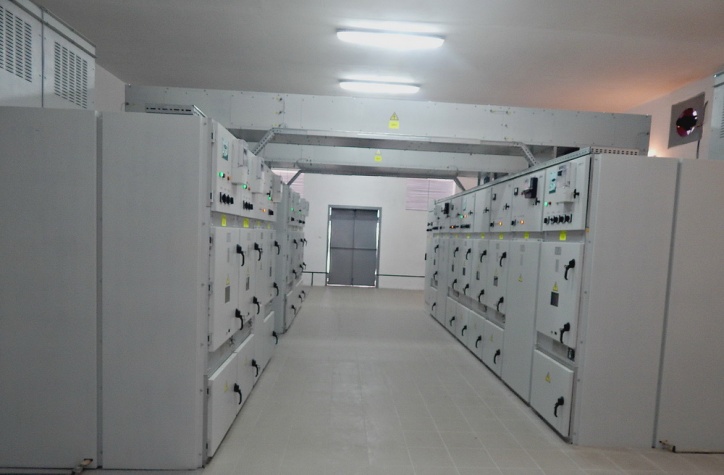

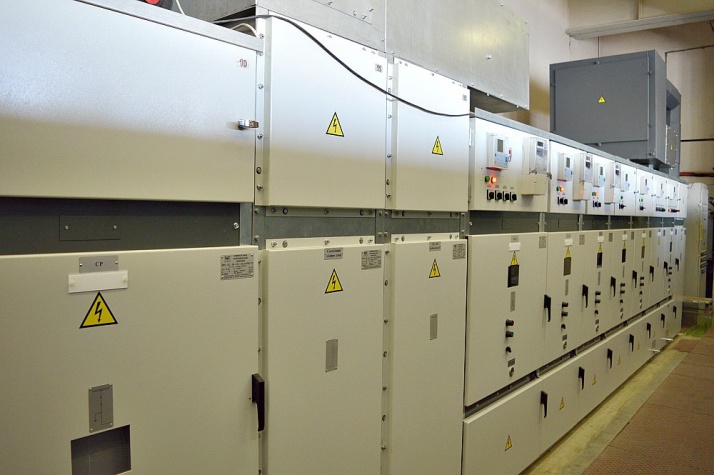

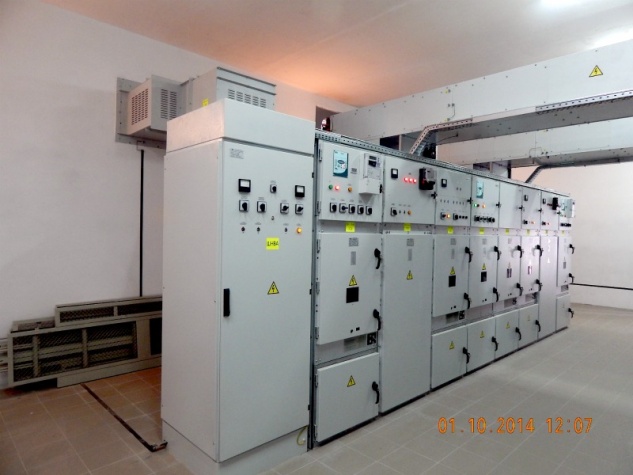

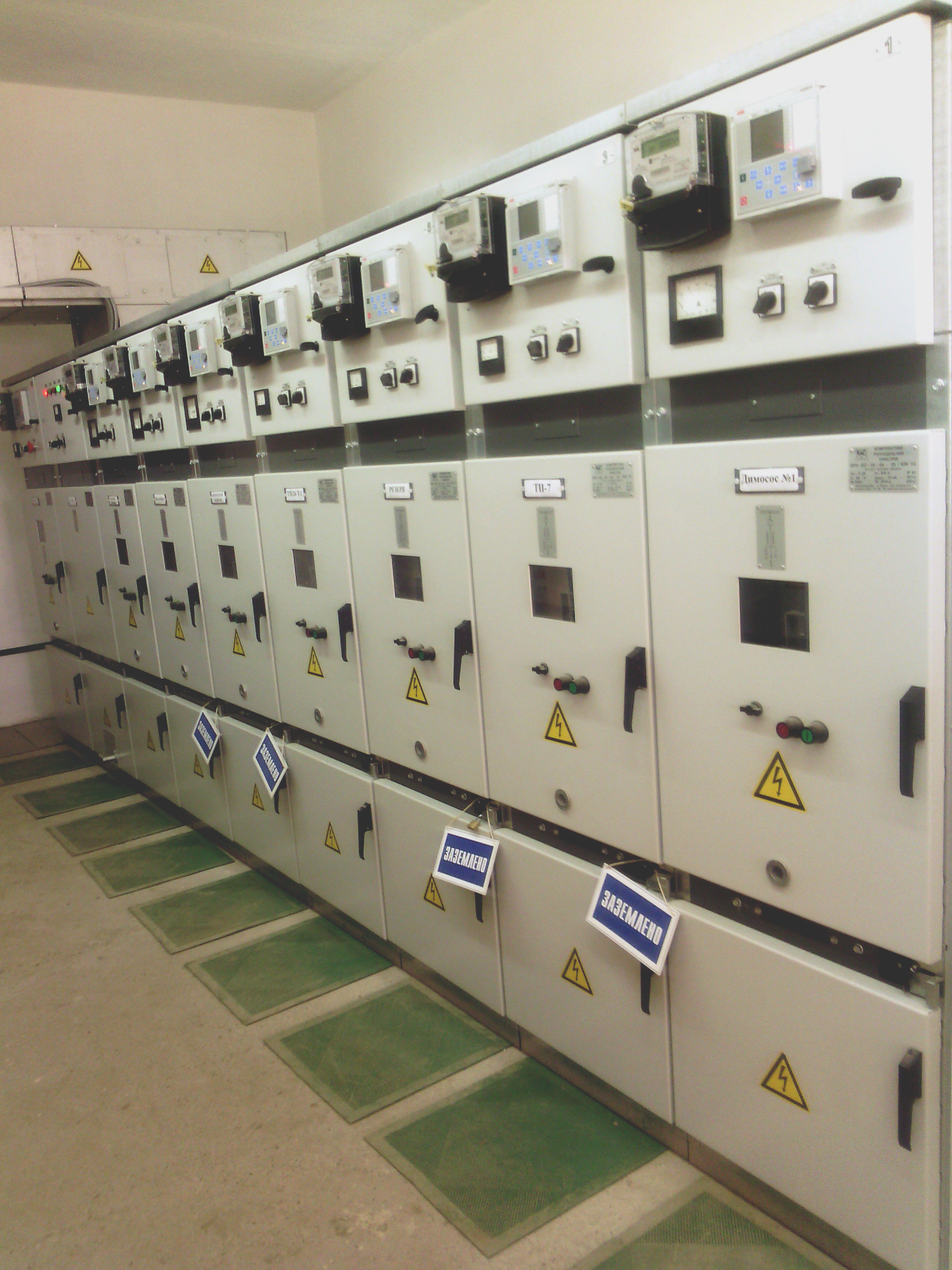

КРУ-ЕС використовується як розподільчий пристрій напругою 6-10 кВ трансформаторних підстанцій, в тому числі комплектних і контейнерних, а також в якості розподільних пунктів.

Умови експлуатації:
  • висота над рівнем моря до 1000 м;
  • атмосферний тиск від 86,6 до 106,7 кПа (від 650 до 795 мм рт.ст.);
  • верхнє робоче (ефективне) значення температури навколишнього повітря не вище плюс 40 °С;
  • нижнє робоче значення температури навколишнього повітря не нижче мінус 25 °С, тип атмосфери II згідно ГОСТ 15150;
  • відносна вологість повітря не вище 95% при плюс 25 °С;
  • навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу, агресивних газів і парів в концентраціях, що руйнують ізоляцію і метал;
  • КРУ-ЕС випускається з стійкістю до сейсмічних впливів інтенсивністю до 9 балів за шкалою MSK-64 при установці на висоті до 30 м над нульовою позначкою згідно ГОСТ 17516.1.

Конструкція

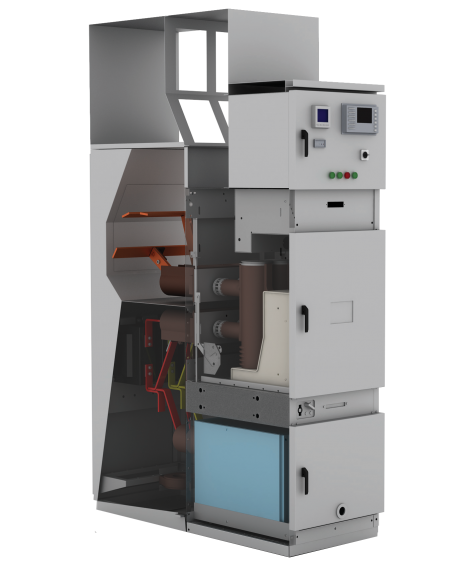

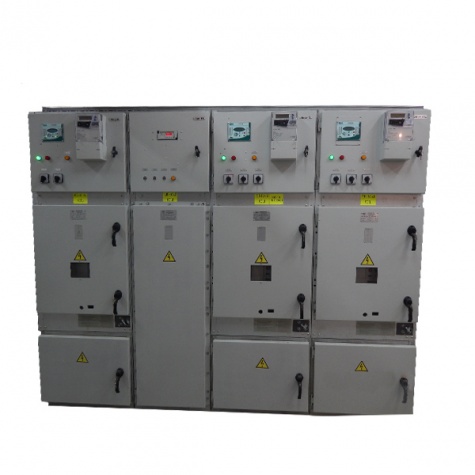

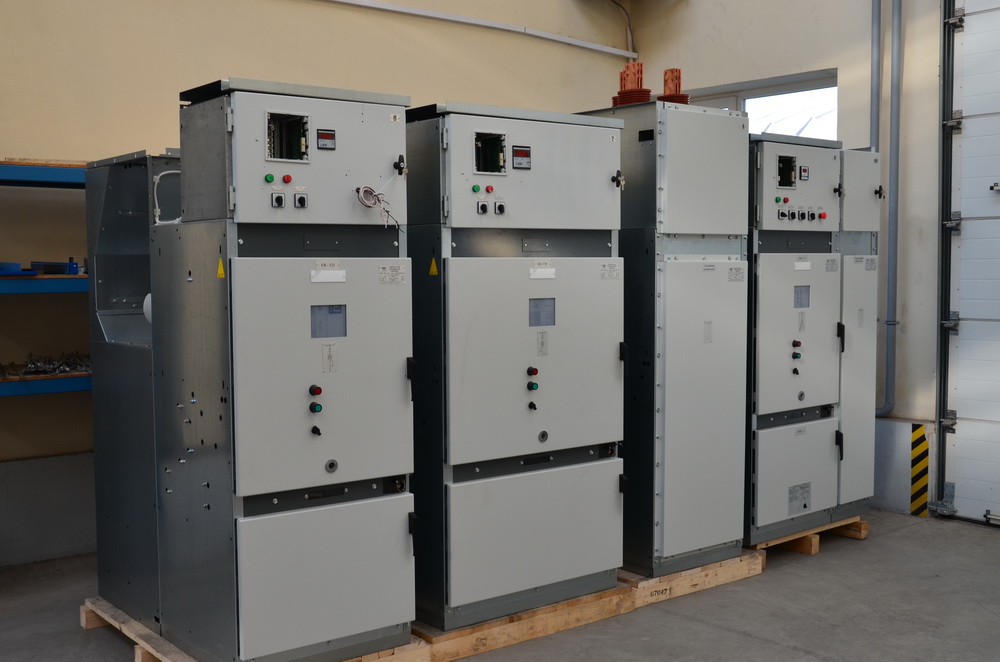

Шафи КРУ-ЕС представляють собою набір окремих шаф з розміщеними в них комутаційними апаратами, приладами вимірювання, пристроями управління і сигналізації, пристроями захисту відсіків від руйнування відкритої електричної дуги.

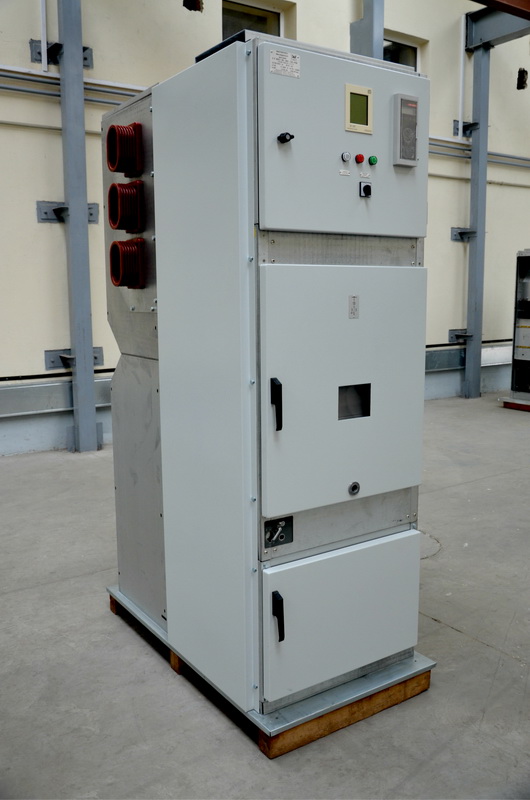

Корпус шафи являє собою металеву збірно-болтову конструкцію, що включає апаратуру, заземлюючі і блокувальні пристрої, струмопровідні частини, нерухомі електричні контакти головних кіл.

КРУ-ЕС обладнані сучасними мікропроцесорними пристроями захисту, в комплексі з вимикачами, забезпечується надійність і стабільність експлуатації.


Безпека

КРУ-ЕС оснащені різноманітними блокуваннями і допоміжним обладнанням, необхідним для гарантування високого рівня безпеки та надійності як для пристрою, так і для обслуговуючого персоналу.


Особливості:
  • широкий діапазон робочих параметрів;
  • корпус з високоякісної сталі з алюмоцинковим покриттям;
  • оригінальна конструкція, що забезпечує легкий доступ до обладнання;
  • можливість розміщення в одній шафі одного або двох комплектів трансформації торів струму, напруги;
  • простота, зручність і безпека обслуговування;
  • ізольована контактна частина вимикача (з’єднання втичних силових роз’ємів викотного елемента відбувається в ізоляційної трубі), що повністю виключає міжфазне замикання;
  • продумана система блокувань;
  • застосування сучасних мікропроцесорних пристроїв РЗіА.
Основні параметри
Найменування параметрів Значення
Номінальна напруга, кВ 6; 10
Номінальна частота, Гц 50
Номінальний струм головних кіл, А от 630 до 4000
Номінальний струм збірних шин, А от 630 до 4000
Струм електродинамічної стійкості, кА 41; 51; 64; 81; 102; 128
Струм термічної стійкості, кА 16; 20; 25; 31,5; 40; 50
Час протіканя струму термічної стійкості:
- головних кіл, с
- заземляючих ножів, с

3
1
Номінальний струм відключення вимикачів
вбудованих в КРУ-ЕС, кА
16; 20; 25; 31,5; 40; 50
Типи вимикачів:
- вакуумний
- елегазовий

VD4; Vmax; VM1 «АВВ»; VL-12 «LS»
HD4
Вид ізоляції повітряна; комбінована
(повітряна і тверда)
Наявність ізоляції струмоведучих шин з неізольованими шинами,
з частковою ізоляцією
Номінальна потужність вбудованих
трансформаторів власних потреб, кВА
до 63
Вид управління комутаційними апаратами місцеве, дистанційне
Система збірних шин з верхнім розташуванням
збірних шин
Вид лінійних високовольтних приєднань шини - верхнi
кабельнi – нижнi (верхнi)
Номінальна напруга вторинних кіл, В:
- постійного струму
- змінного струму

110, 220
110, 220
 ​​​
