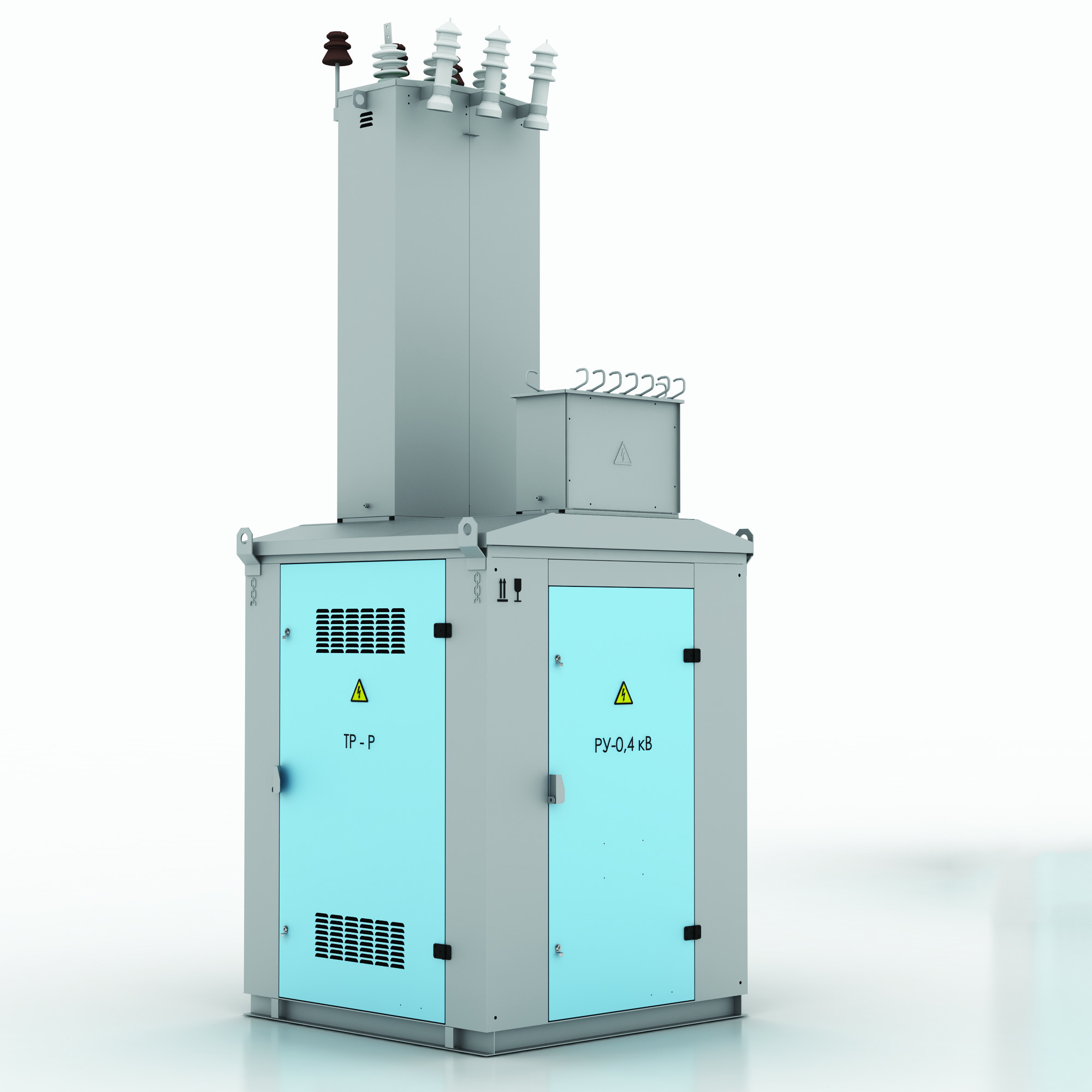

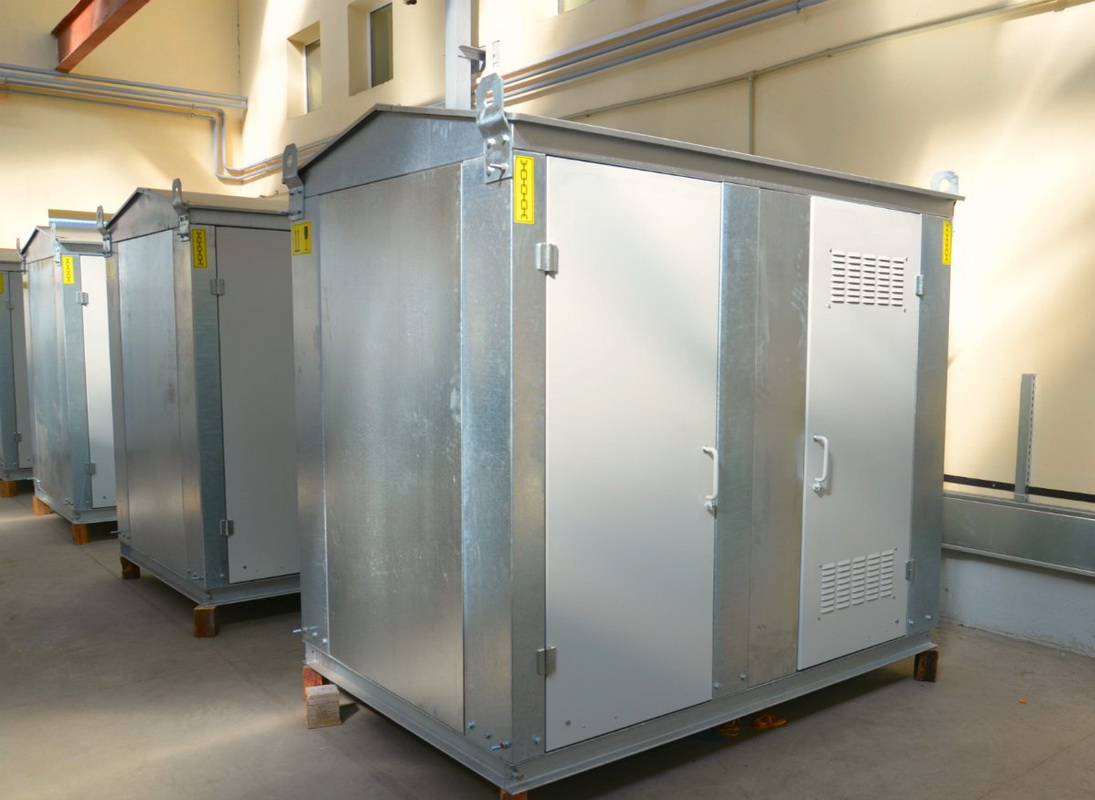

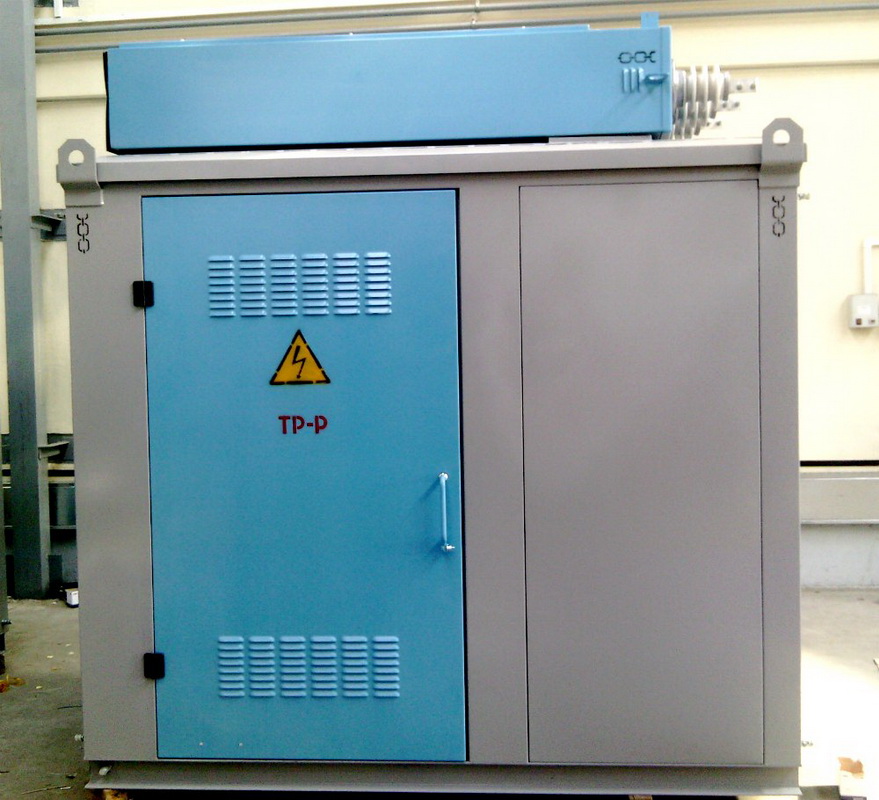

КТП-25-1000/6(10)/0,4 У1 (тупікові кіоскового типу)
Комплектні трансформаторні підстанції тупікові кіоскового виконання призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц при номінальній напрузі 6-10 кВ в системах з глухозаземленою нейтраллю трансформатора на стороні низької напруги. КТП призначені для електропостачання сільськогосподарських споживачів, окремих населених пунктів і невеликих промислових об'єктів.
Високовольтний ввід - повітряний чи кабельний, відводи відхідних ліній - повітряні чи кабельні.

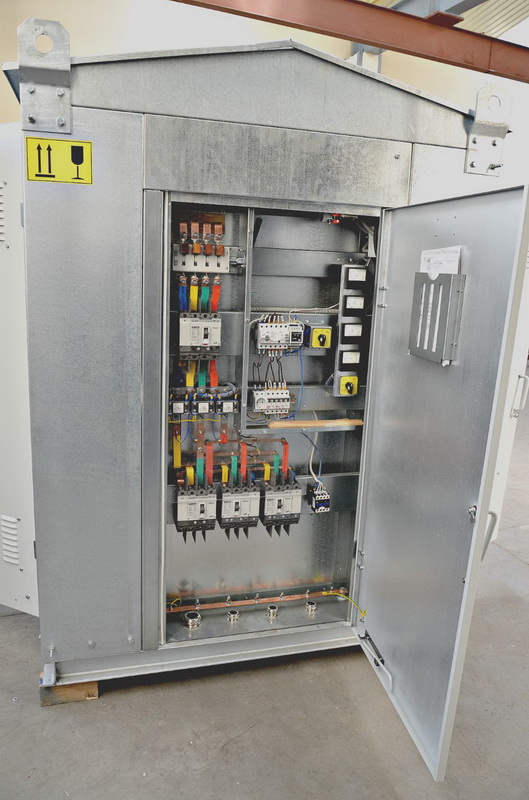

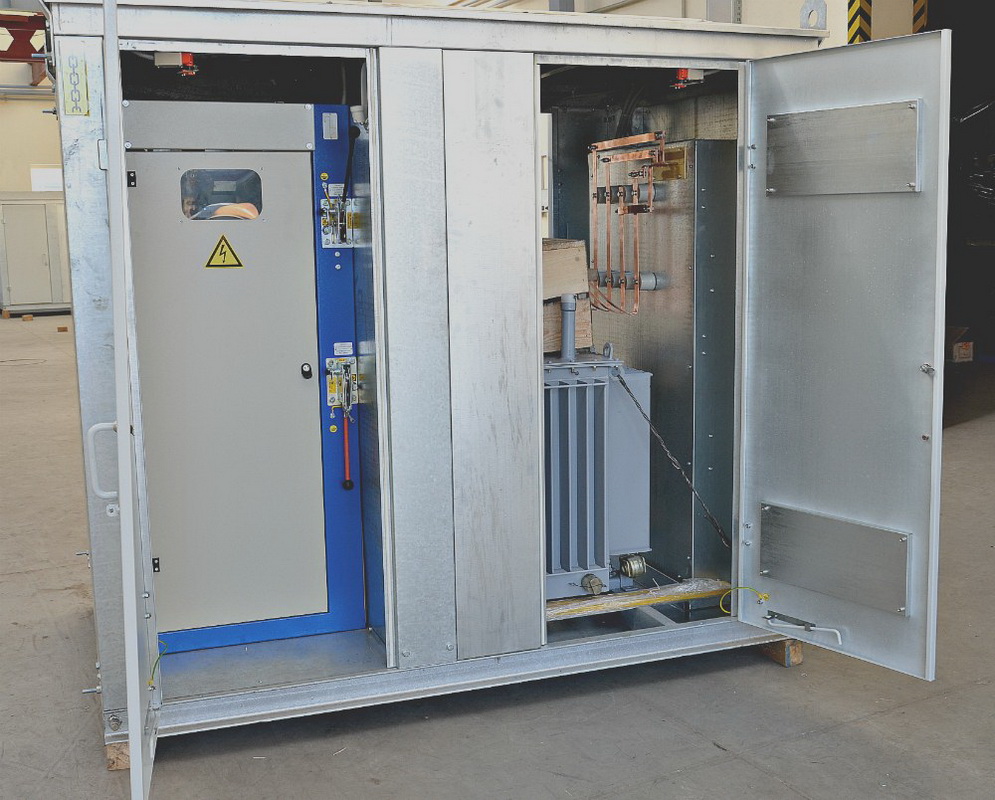

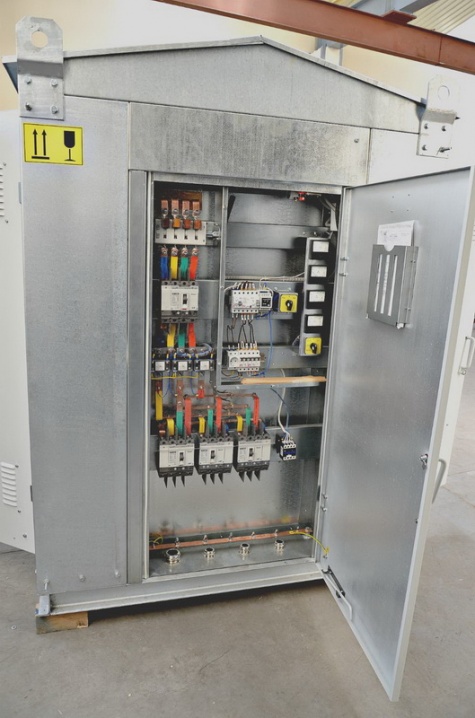

КТП складається із шафи РПНН, шафи силового трансформатора, з'єднаних між собою, а також шафи ПВН. На вимогу замовника КТП можуть виготовлятися із лініями вуличного освітлення (які вмикаються в автоматичному чи ручному режимі ).
Трансформаторна підстанція монтується на підготовленому бетонному майданчику або фундаментному каркасі.
КТП відповідають вимогам ТУ У 31.1-20122892-001:2007.
КТП-25/6(10)/0,4 | КТП-40/6(10)/0,4 | КТП-63/6(10)/0,4 | КТП-100/6(10)/0,4 | КТП-160/6(10)/0,4 | КТП-250/6(10)/0,4 | КТП-400/6(10)/0,4 | КТП-630/6(10)/0,4 | КТП-1000/6(10)/0,4 | |||
Номінальна напруга, кВ | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | ||
Номінальний струм, А | Сторона ВН | Тр-ра | 2,45 (1,45) | 3,85 (2,31) | 6.07 (6,64) | 9,63 (5,78) | 15,2 (9,25) | 24 (14,45) | 38,5 (23,1) | 60,6 (36,3) | 96,2 (57,7) |
Плав. вставка запобіжника. | 8 (5) | 10 (8) | 16 (10) | 20 (16) | 31,5 (20) | 40 (31,5) | 63 (40) | 80 (63) | 160 (100) | ||
Сторона НН | Тр-ра | 36.1 | 57.8 | 91.8 | 144.4 | 231.5 | 358 | 578 | 909 | 1443 | |
Фідер 1 | 25 | 25 | 63 | 63 | 80 | 100 | 100 | 100 | 100 | ||
Фідер 2 | 31.5 | 31.5 | 63 | 63 | 100 | 100 | 100 | 100 | 100 | ||
Фідер 3 | 40 | 63 | 80 | 80 | 160 | 200 | 160 | 160 | 160 | ||
Фідер 4 | - | - | - | 100 | 160 | 200 | 200 | 200 | 200 | ||
Фідер 5 | - | - | - | - | - | - | 400 | 400 | 400 | ||
Фідер 6 | - | - | - | - | - | - | - | 630 | 630 | ||
Фідер 7 | - | - | - | - | - | - | - | - | 630 | ||

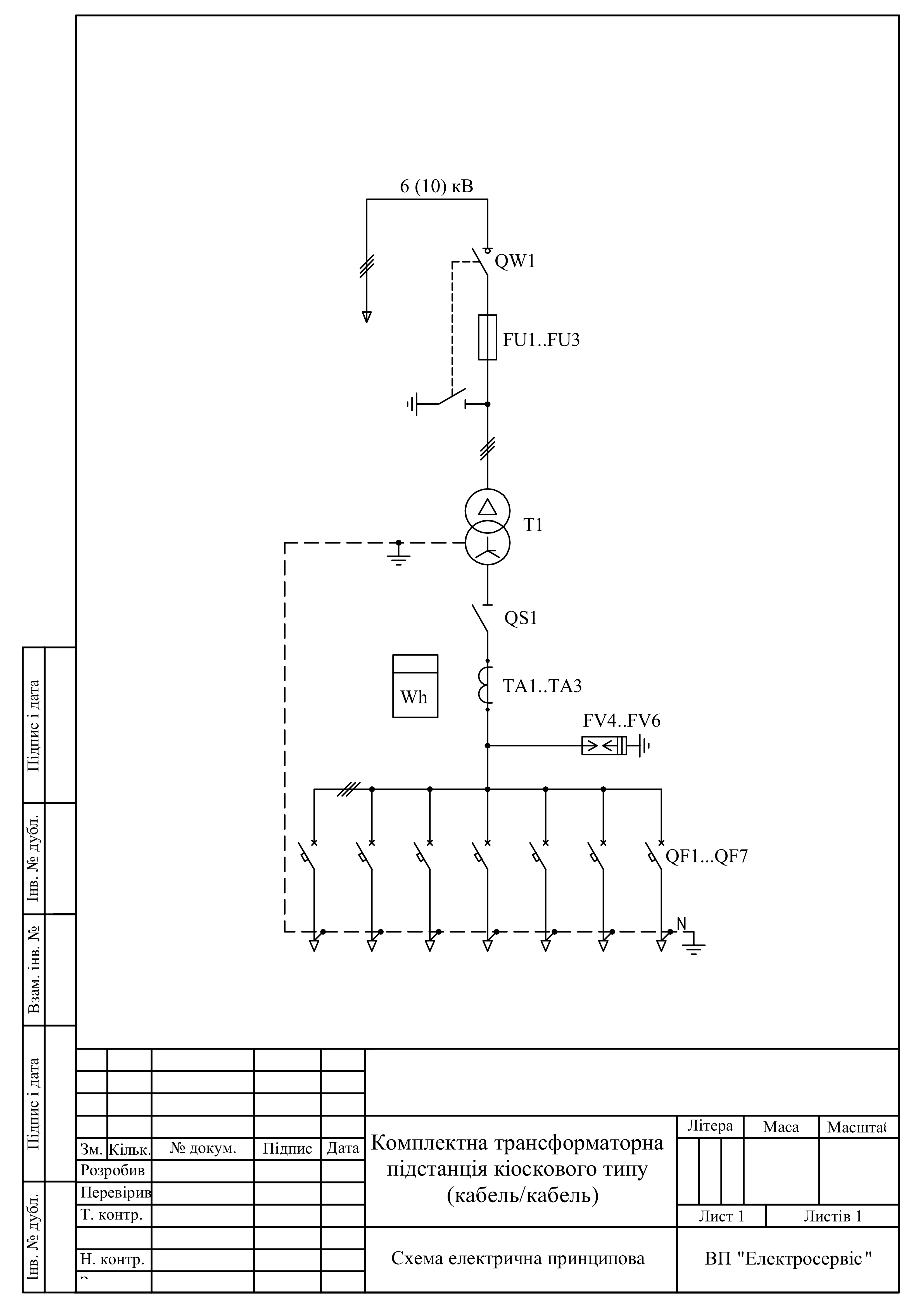

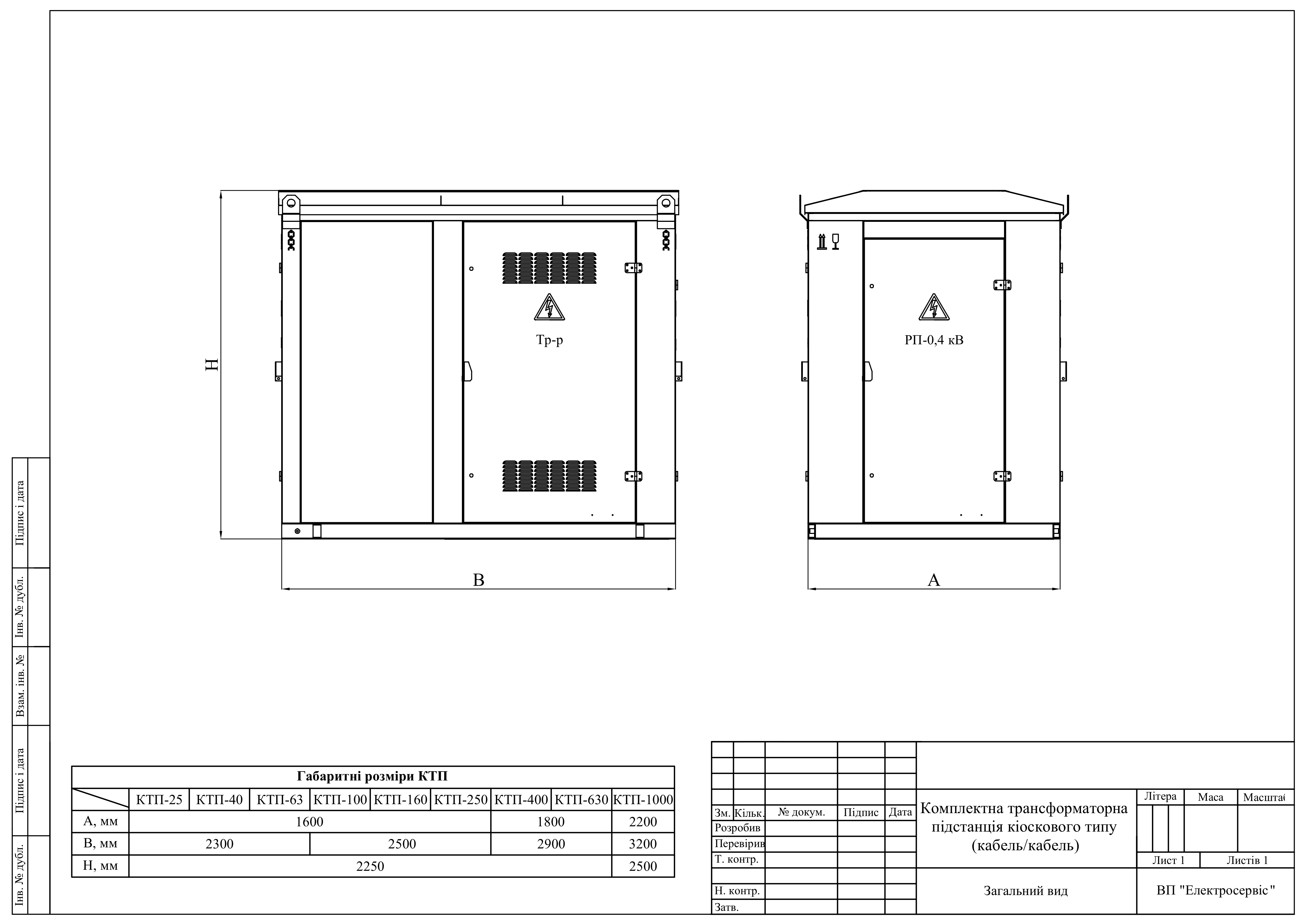

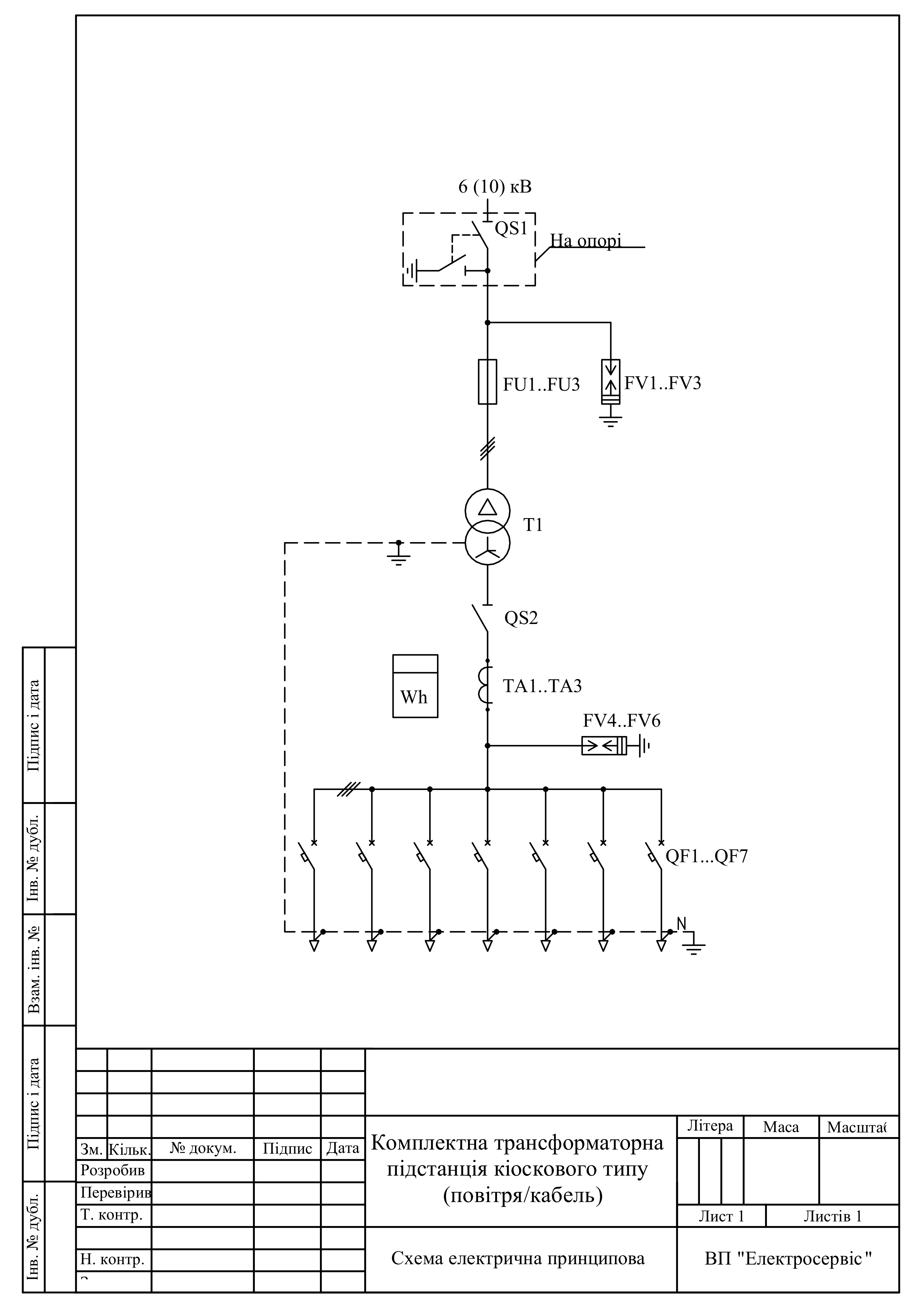

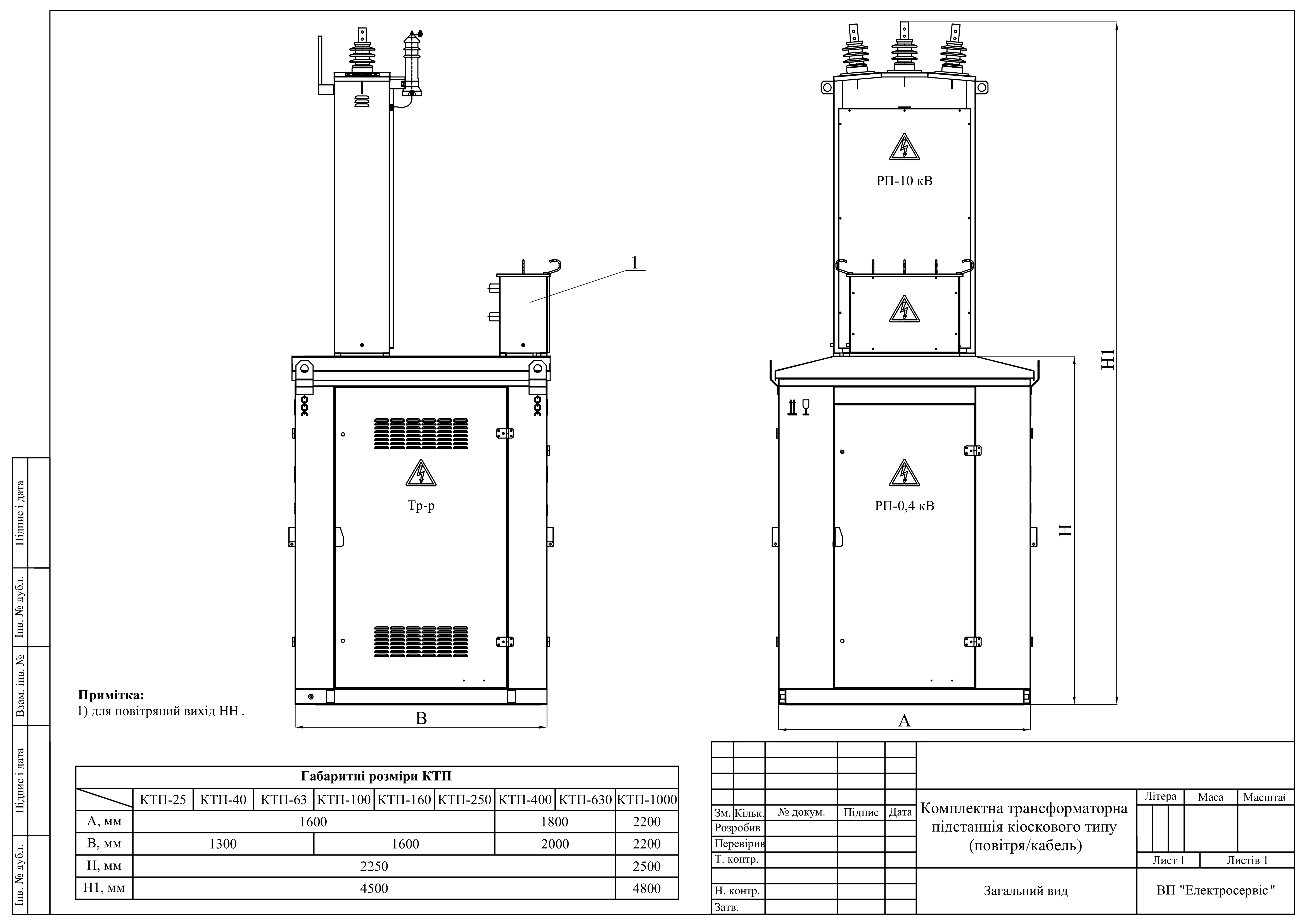

Габаритні розміри | А, мм | 1600 | 1800 | 2200 | |||||||
В, мм | 2300 | 2500 | 2900 | 3200 | |||||||
В1, мм | 1300 | 1600 | 2000 | 2200 | |||||||
Н, мм | 2250 | 2500 | |||||||||
Н1, мм | 4500 |
